水力控制閥系列

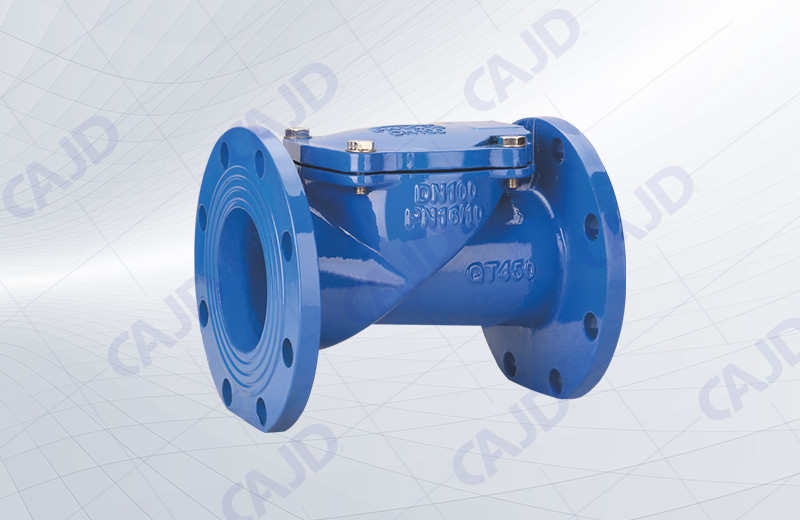

橡膠瓣止回閥
技術規范：
通用型號：H44X
公稱通徑：DN50mm-DN600mm
公稱壓力：PN1.0MPa-1.6MPa
適用介質：水、油品
適用溫度：0℃-80℃
閥體材質：鑄鐵、球墨鑄鐵
連接方式：法蘭連接
設計標準：GB/T12221
長度標準：GB/T9113、JB/T79
試驗標準：JB/T9092、GB/T13927
產品詳情

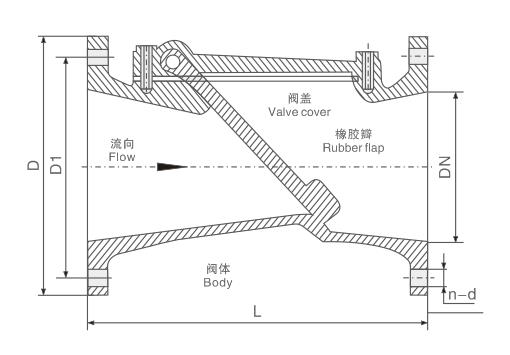

主要外形尺寸
型 號 | DN | L | D | D1 | dn | n |
H44X-10/16 | 50 | 203 | 165 | 125 | 17.5 | 4 |
65 | 216 | 185 | 145 | 17.5 | 4 | |
80 | 241 | 200 | 160 | 17.5 | 8 | |
100 | 292 | 220 | 180 | 17.5 | 8 | |
150 | 356 | 285 | 240 | 22 | 8 | |
200 | 495 | 240 | 295 | 22 | 8 | |
250 | 622 | 395 | 350 | 22 | 12 | |
300 | 698 | 445 | 400 | 22 | 12 | |
350 | 787 | 505 | 460 | 22 | 16 | |
400 | 914 | 565 | 515 | 22 | 16 | |
450 | 978 | 615 | 565 | 26 | 20 | |
500 | 978 | 670 | 620 | 26 | 20 | |
600 | 1295 | 780 | 725 | 30 | 20 |
