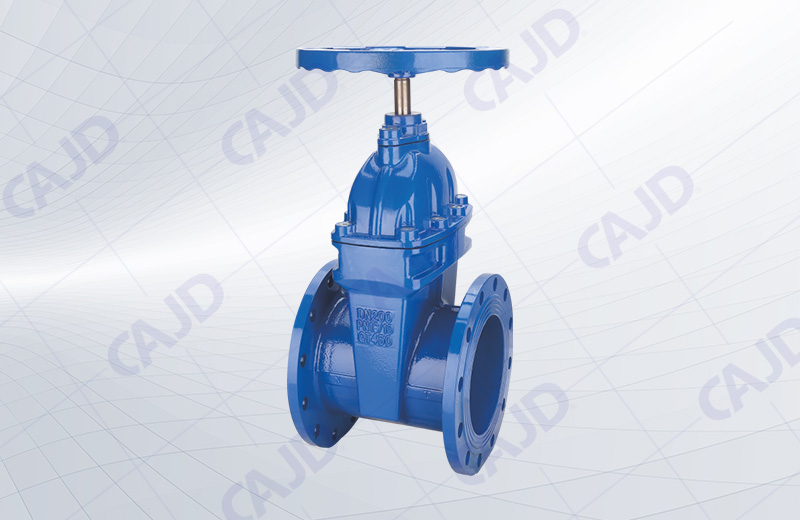

Z45X暗桿彈性座封閘閥
技術規范：
產品型號：Z45X
公稱通徑：DN50～600mm
公稱壓力：PN1.0～2.5MPa
工作溫度：0～120℃
適用介質：水
驅動方式：手動、電動、氣動等?
法蘭標準：GB/T?17241.6?GB9113
試驗標準：GB13927?AP1598
產品詳情

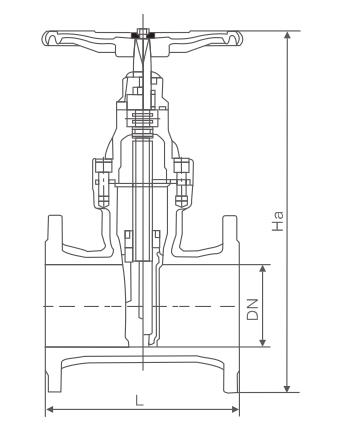

主要外形連接尺寸
| DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 |
| L | 178 | 190 | 203 | 229 | 254 | 267 | 292 | 330 | 356 | 381 | 406 | 432 | 457 | 508 |
| HA | 313 | 332 | 372 | 424 | 497 | 562 | 680 | 837 | 948 | 1010 | 1220 | 1280 | 1480 | 1665 |
| HC | 355 | 375 | 415 | 476 | 540 | 600 | 720 | 875 | 990 | 1050 | 1245 | 1310 | 1560 | 1750 |
