Z41X明桿彈性座封閘閥
技術規范：
產品型號：Z41X?
公稱通徑：DN50-400mm?
公稱壓力：PN1.6~2.5MPa?
適用溫度：0～80℃?
適用介質：水?
閥體材質：球墨鑄鐵等?
驅動方式：手動、電動、氣動等?
法蘭標準：GB/T?17241.6?GB9113?
試驗標準：GB13927?AP1598
產品詳情

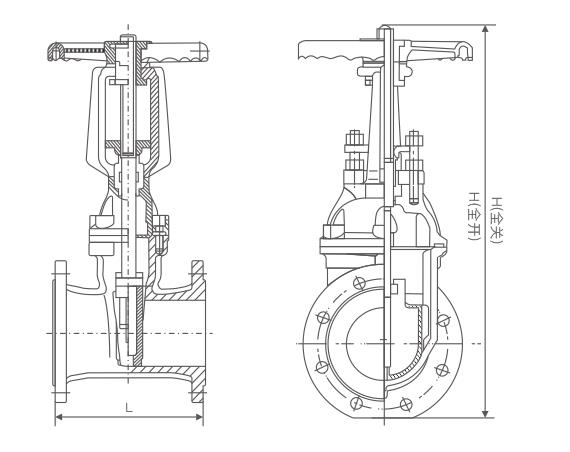

主要外形連接尺寸
DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 |
L | 178 | 190 | 203 | 229 | 254 | 267 | 292 | 330 | 356 | 381 | 406 |
HA | 322 | 332 | 350 | 420 | 581 | 581 | 736 | 882 | 1009 | 1300 | 1380 |
HC | 374 | 398 | 429 | 524 | 721 | 736 | 942 | 1031 | 1117 | 1655 | 1805 |
