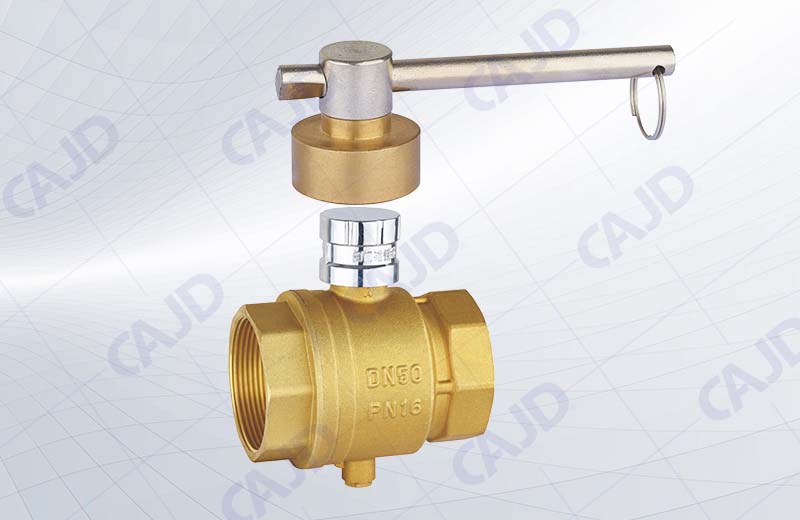

Q252 外置磁性鎖閉球閥
技術規范：
產品型號：Q11F-16T
公稱壓力：1.6MPa?
工作介質：水、非腐蝕性液體、飽和蒸汽(≤0.6MPa) ?
工作溫度：-10℃≤t≤100℃?
管螺紋標準：符合ISO228標準
產品詳情

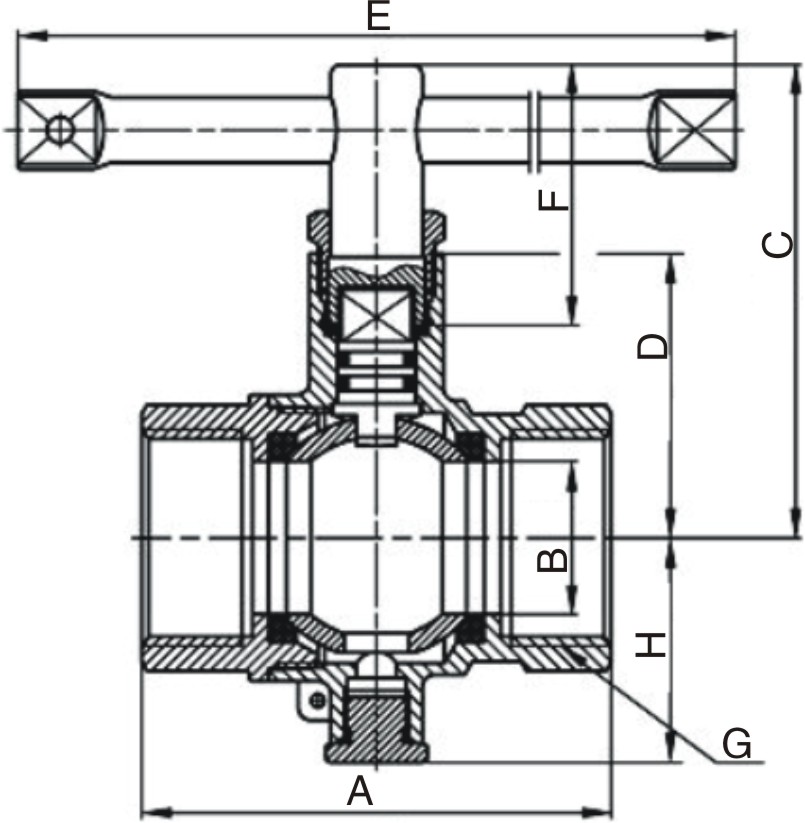

| DN(mm) | A | B | C | D | E | F | G | H |
15 | 53 | 12.5 | 55.5 | 34.3 | 84 | 32 | 1/2 | 34.5 |
20 | 57.5 | 15 | 57.5 | 36.3 | 84 | 32 | 3/4 | 33.5 |
25 | 72 | 23.5 | 72.6 | 43.6 | 160 | 40 | 1 | 34.5 |
| 32 | 80 | 30 | 77.8 | 48.8 | 160 | 40 | 11/4 | 39.5 |
| 40 | 90.6 | 37 | 89.3 | 56 | 160 | 45 | 11/2 | 45 |
