自來水公司專用系列

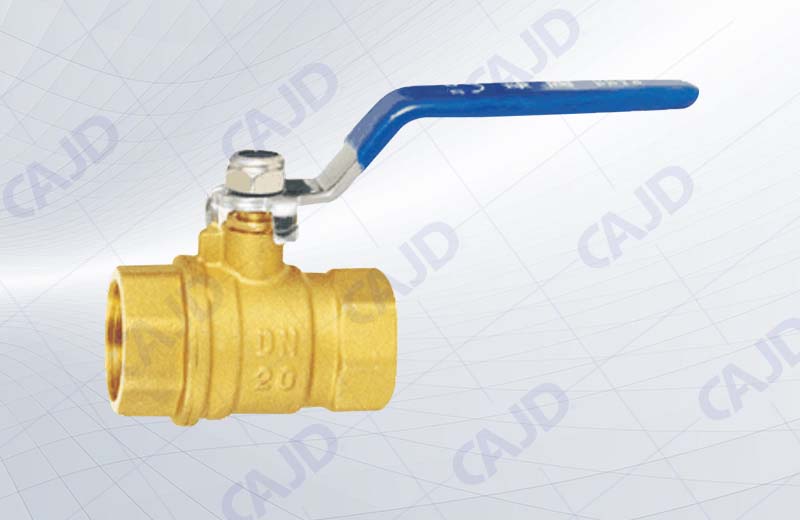

Q255黃銅足徑球閥
技術規范:
產品型號:Q11F-16T
公稱壓力:1.6MPa
工作介質:水、非腐蝕性液體、飽和蒸汽(≤0.6MPa)
工作溫度:-20℃≤t≤100℃
管螺紋標準:符合ISO228標準
產品詳情

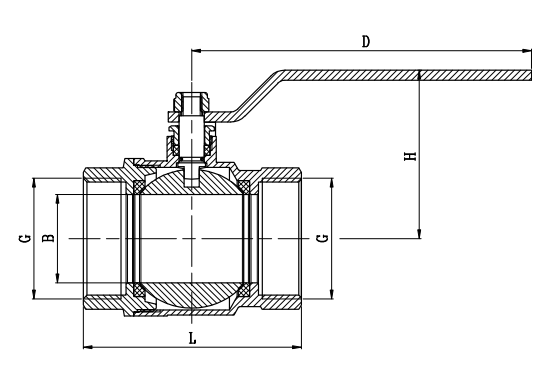

DN(mm) | NPS(in) | L | B | H | D | G | SW |
15 | 1/2 | 52 | 14 | 41 | 98 | 1/2 | 25.5 |
20 | 3/4 | 60 | 19 | 44.5 | 98 | 3/4 | 31.5 |
25 | 1 | 68 | 23.5 | 55 | 110 | 1 | 38.5 |
32 | 11/4 | 78 | 30 | 61 | 140 | 11/4 | 47 |
40 | 11/2 | 88 | 35 | 66 | 140 | 11/2 | 54 |
50 | 2 | 103 | 45 | 75 | 155 | 2 | 65 |
