自來水公司專用系列
Z119黃銅磁性鎖閉閘閥
技術規范：
產品型號：Z15W-16T
公稱壓力：1.6MPa
工作介質：水、非腐蝕性液體、飽和蒸汽(≤0.6MPa)
工作溫度：-20℃≤t≤150℃
管螺紋標準：符合ISO228標準
Z119黃銅磁性鎖閉閘閥
技術規范：
產品型號：Z15W-16T
公稱壓力：1.6MPa
工作介質：水、非腐蝕性液體、飽和蒸汽(≤0.6MPa)
工作溫度：-20℃≤t≤150℃
管螺紋標準：符合ISO228標準

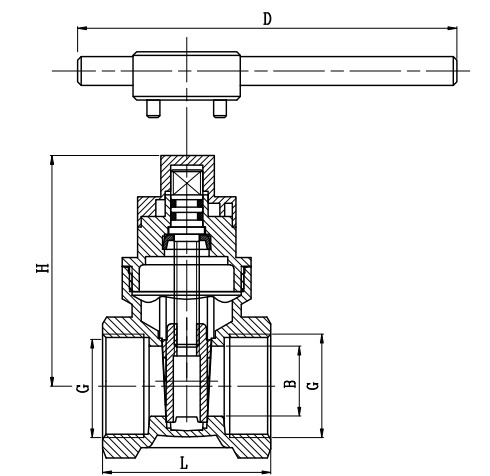

DN(mm) | NPS(in) | L | B | H | D | G | SW |
15 | 1/2 | 44 | 13 | 52 | 60 | 1/2 | 25 |
20 | 3/4 | 48 | 17 | 57 | 60 | 3/4 | 31.5 |
25 | 1 | 50 | 21 | 65 | 75 | 1 | 38 |
| 32 | 11/4 | 54 | 28 | 82 | 75 | 11/4 | 47.5 |
| 40 | 11/2 | 58 | 31 | 79.5 | 105 | 11/2 | 54 |
| 50 | 2 | 66 | 40 | 100 | 105 | 2 | 66 |
