自來水公司專用系列
Z118黃銅帶鎖閘閥
技術規范：
產品型號：Z15W-16T
公稱壓力：1.6MPa
工作介質：水、非腐蝕性液體、飽和蒸汽(≤0.6MPa)
工作溫度：-20℃≤t≤150℃
管螺紋標準：符合ISO228標準
產品詳情

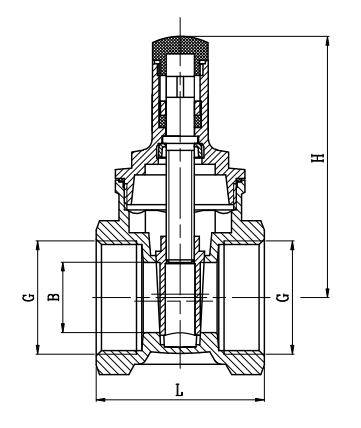

DN(mm) | NPS(in) | L | B | H | D | G | SW |
15 | 1/2 | 44 | 13 | 61 | 53 | 1/2 | 25 |
20 | 3/4 | 48 | 17 | 66 | 60 | 3/4 | 31.5 |
25 | 1 | 50 | 21 | 73.5 | 60 | 1 | 38 |
32 | 11/4 | 54 | 28 | 83.5 | 72 | 11/4 | 47.5 |
40 | 11/2 | 58 | 31 | 97 | 72 | 11/2 | 54 |
50 | 2 | 66 | 40 | 103.5 | 80 | 2 | 66 |
