國標升降式止回閥
技術規范：
產品型號：H41W/H
公稱通徑：DN50～400mm
壓力范圍：PN10～160MPa
工作溫度：-196℃～+560℃
主體材質：碳鋼、不銹鋼、合金鋼?
設計制造：GB12236??
結構長度：GB12221????
連接法蘭：JB/T79-1994???
試驗與檢驗：JB/T9092-1999
產品詳情

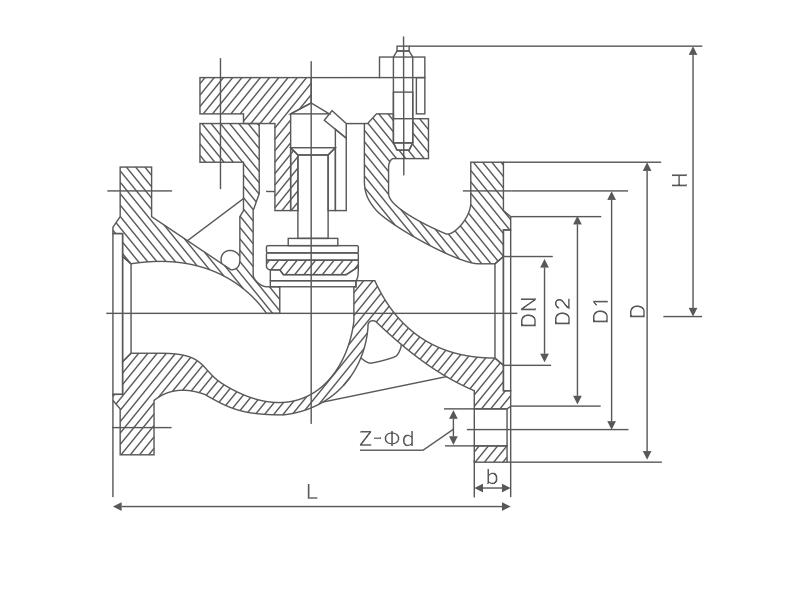

主要外形連接尺寸
|
公稱壓力 PN |
公稱通徑 DN | 主要連接尺寸 |
外形 尺寸 | ||||||||
| L | D | D 1 | D 2 | D 6 | b | f | f 1 | Z-φd | H | ||
| 1.6MPa | 40 | 200 | 145 | 110 | 85 | - | 16 | 2 | - | 4-18 | 95 |
| 50 | 230 | 160 | 125 | 100 | - | 16 | 2 | - | 4-18 | 105 | |
| 65 | 290 | 180 | 140 | 120 | - | 18 | 2 | - | 4-18 | 120 | |
| 80 | 310 | 195 | 165 | 135 | - | 20 | 3 | - | 8-18 | 130 | |
| 100 | 350 | 215 | 180 | 155 | - | 20 | 3 | - | 8-18 | 140 | |
| 125 | 400 | 245 | 210 | 185 | - | 22 | 3 | - | 8-12 | 155 | |
| 150 | 480 | 280 | 240 | 210 | - | 24 | 3 | - | 8-23 | 180 | |
| 200 | 600 | 335 | 295 | 265 | - | 26 | 3 | - | 12-23 | 215 | |
