法蘭連接閥門系列

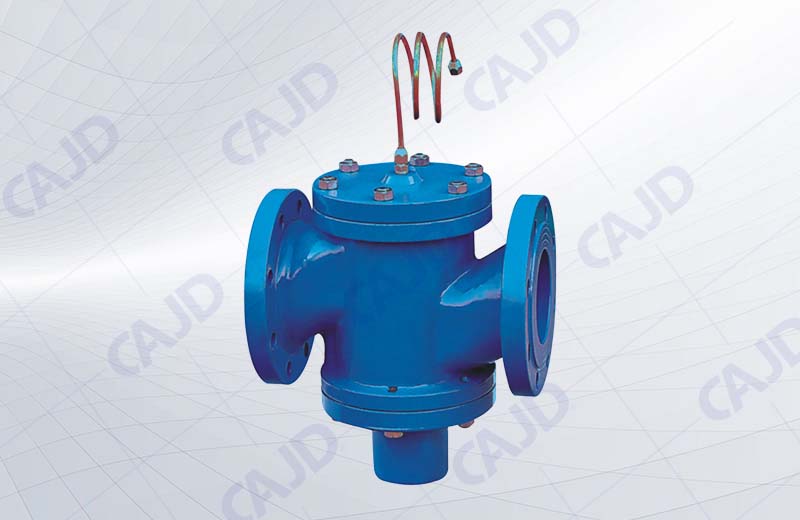

722 自力式(流量)壓差控制閥
技術規范：
產品型號：ZYC-16
公稱壓力：1.6MPa
公稱通徑：15~125mm
適用介質：水、油等非腐蝕性液體
適用溫度：0~100℃
壓差控制范圍：定壓差型?10KPa、20KPa、30KPa?
法蘭標準：GB/T?17241.6?GB/T9113
：GB/T?13927?API?598
產品詳情

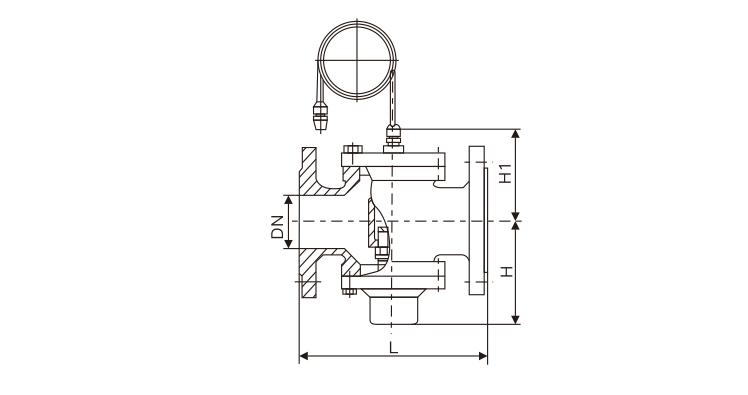

主要外形連接尺寸
| DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | |
| 連接方式 | 螺紋 | 法蘭 | |||||||||
| L | 110 | 110 | 115 | 130 | 200 | 215 | 230 | 275 | 290 | 310 | |
| H(mm) | 定壓差型 | 95 | 110 | 130 | 140 | 190 | 205 | 240 | 300 | 350 | 380 |
| 流量m3/h | 0.2-1 | 0.3-1.5 | 0.5-2 | 1-4 | 1.5-6 | 2-8 | 3-12 | 5-20 | 10-30 | 15-45 | |
