法蘭連接閥門系列
Z106黃銅法蘭閘閥
技術規范：
產品型號：Z45W-16T
公稱壓力：1.6MPa
工作介質：水、非腐蝕性液體
工作溫度：-20℃≤t≤120℃
產品詳情

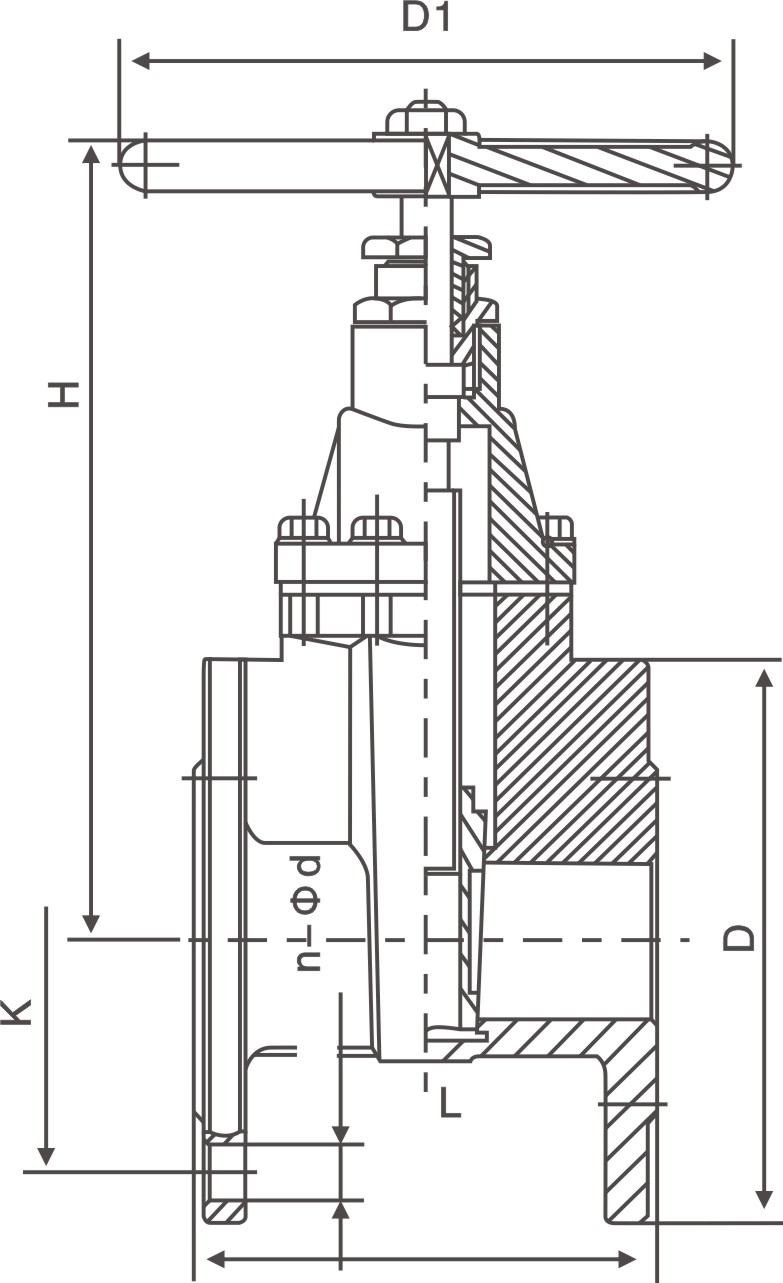

DN(mm) | NPS(in) | L | H | D | K | D1 | n-Φd |
125 | 5 | 162 | 357 | 240 | 210 | 235 | 8-18 |
150 | 6 | 184 | 400 | 280 | 240 | 235 | 8-18 |
200 | 8 | 234 | 530 | 340 | 295 | 320 | 12-22 |
300 | 12 | - | - | - | - | - | - |
注：DN125-DN200閥桿采用不銹鋼材料
